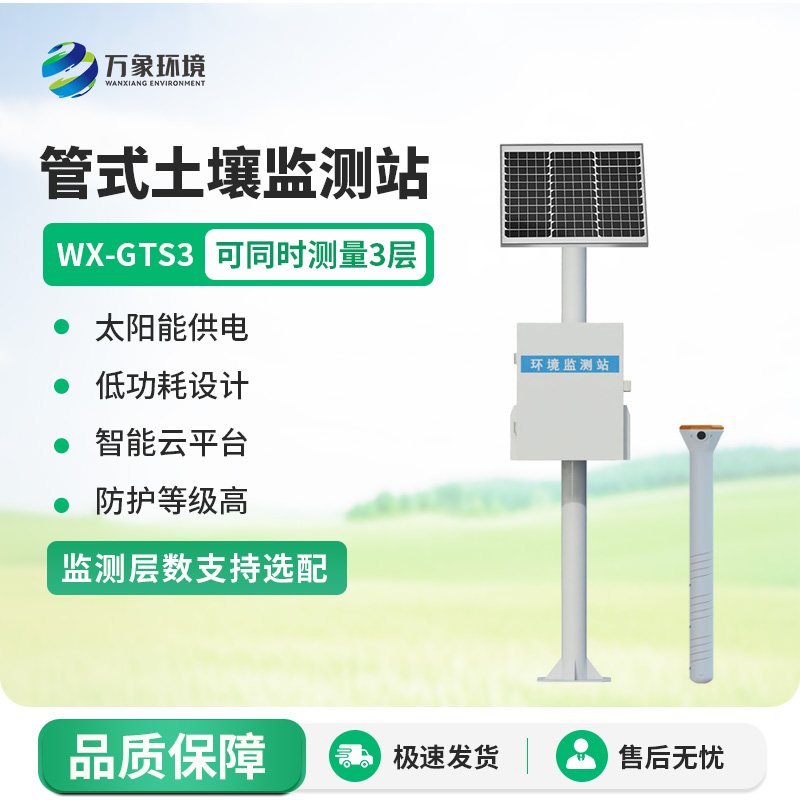

一、管式墑情監測儀產品概述

管式墑情監測儀又稱管式墑情監測站，管式土壤墑情監測站，管式墑情監測儀可快速、全面了解土壤墑情信息，為抗旱救災提供決策支持，最大限度地減輕災害損失，產品適用于農業農村局、高校、科研院所、水利局、環保局、企事業單位。

管式土壤墑情監測儀是一款基于介電常數原理而研發的傳感器，可以針對不同土層的水分、溫度、鹽分含量進行快速、準確、全面監測。該傳感器監測層數支持定制，最低可測一層土壤溫濕度、鹽分?jǐn)?shù)據，最高可測30層土壤溫濕度、鹽分?jǐn)?shù)據。

該產品可快速、全面了解土壤墑情信息，為抗旱救災提供決策支持，最大限度地減輕災害損失。產品采用標準的Modbus-RTU485通信，全國可無線通信，支持二次開發。

產品適用于農業農村局、高校、科研院所、水利局、環保局、企事業單位。

二、產品參數

1、土壤溫度：范圍：-40℃~100℃ ，精度： ±0.3℃， 分辨率：0.1℃。

  土壤濕度：范圍：0~100%，精度：±0.2%，分辨率： 0.1%。

      土壤電導率：測量范圍  可選量程：0-5000us/cm，10000us/cm，20000us/cm，測量精度0-10000us/cm范圍內為±3%;  10000-20000us/cm范圍內為±5%，分辨率0-10000us/cm內10us/cm,  100000-20000us/cm內50us/cm（選配）。

2、外殼采用耐腐蝕一體管，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。

3、具備太陽能供電系統：在持續陰雨天連續工作 15 天以上。

4、產品采用標準的Modbus-RTU485通信模式。

5、支持10-30V寬電壓充電。

6、一體式可同時測量土壤深度 0-300cm，每 10cm 一層任意深度的體積水鹽含量和土壤溫度。

7、4G 無線通訊功能：自動上傳測量數據，可通過網通 2G/3G/4G；移動 2G/4G；電信 4G方式與服務器通訊。

8、自動定位功能：監測設備內置 GPS 定位系統，設備位置信息可通過通訊模塊發送到后臺服務器。

9、報警功能：提供數據異常報警功能。

10、整機模塊化設計：主要由管式土壤水鹽一體傳感器、管式土壤溫度傳感器、太陽能供電系統、無線數據傳輸系統構成（4G防雷）、傳感器進行一體化管式結構設計全封閉多層次傳感單元，安裝儲運方便。

11、根據省部級土壤墑情儀器標定標準進行儀器標定，以保證設備測量的準確性及精度。

12、觀測間隔時長可根據用戶需求自行設定，可遠程調節，10~2400 分鐘之間可任意設定。

13、手機綁定設備信息直接讀取數據。

14、具備遠程在線配置和升級功能。

四、設備安裝說明
1、使用土鉆在合適的位置打孔
1.1將土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。（注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪）
1.2.將取土鉆從孔洞中取出，放入桶中將土鉆中的土收集到桶中用以下一步和泥漿。（注意：因?yàn)榈谝汇@土因?yàn)殡s質過多故不做收集）
1.3.反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中（請勿將設備用力觸底），以測試孔洞的深度是否合適；若有卡頓，則使用土鉆修正，保證傳感器放入、取出都比較順暢；直到孔深與傳感器所標識的安裝位置齊平，打孔完成
2.制作泥漿
2.1挑出土鉆取出的土壤中的雜質，石子、草根、不容易溶解的土塊等。將土壤搓細，以便和泥漿
2.2倒入適量水，充分?jǐn)嚢柚琳吵頎睿蝗劳聊酀{一般不能稠于“芝麻醬”狀；和泥漿完成
3.灌漿安裝
3.1將泥漿緩慢倒入孔洞，大概到孔洞1/2的位置；可根據實際情況酌情增減
3.2將傳感器慢慢放入孔洞中，向一個方向慢慢轉動并下壓，速度過快可能會導致氣泡不能被完全排出（注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中）
3.3當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成; 此時傳感器安裝深度與洞口齊平（注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲）
