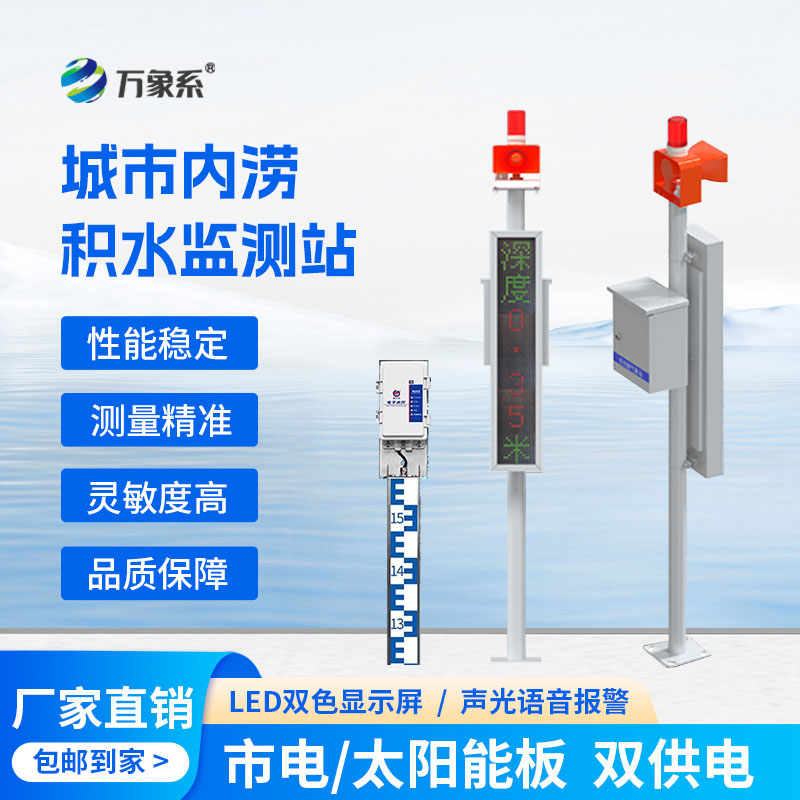

城市內澇積水監測站又稱電子水尺積水監測站，城市內澇在線監測設備，城市內澇積水監測站是一款應用到城市積水監測方面的設備，能監測城市低矮區域的積水情況，實現遠程查看積水情況，及時發現積水情況，避免造成洪澇災害情況的發生。

　【設備組成】：電子水尺主機+水尺節

　　【工作原理】：利用水的微弱導電性原理，使用先進的處理器芯片做為控制器，通過測量電極獲取水位數據，經CPU數字編碼、分度、采樣、數字化處理后進行傳輸，然后采用有線或無線的通訊技術，將水位數據發送至監控中心或軟件，發揮水位實時監測和預警的作用。

　　【生產工藝】：采用先進的生產工藝，使用不銹鋼材料做殼體防護材料，內部采用具有高密封性的材料進行特殊處理，使得產品不受泥漿、腐蝕性液體、污染物、沉淀物等外界環境的影響。

　　【供電方式】：DC 10~30V

　　【安裝方式】：壁掛式

　　【設備精度】1cm、0.5cm兩種規格(全量程等精度)

　　【分辨率】：1cm、0.5cm兩種規格

　　【單元節規格】：50cm80cm兩種不同規格

　　【測量長度】：50cm和80cm兩種不同規格測量節隨機組合，無節數限制。

　　【通信接口】：RS485、4G、4-20ma、0-5v、0-10v可選

　　【參數配置】：配置工具配置具體參數

　　【工作模式】：空高模式測量水深模式測量?jī)A斜模式測量三種可選。

　　【平均功耗】：水尺主機平均功耗1W，單節水尺平均功耗0.05W。

　　【控制開關】：RS485、4G型默認帶一路繼電器輸出，可任意關聯報警事項輸出或用于水位上下限控制。

　　【安裝打孔尺寸】：86.2mm

　　【安裝孔直徑】：10mm

　　【防護等級】：水尺主機IP54，單節水尺IP68

　　注意：

　?、佟?.5cm精度的水尺節只有50cm規格的。

　?、?、相同精度但不同高度規格的水尺測量節可混用。

　?、?、不同精度規格的水尺測量節不能混用。

　　遠程遙測終端RTU

　　【安裝位置】：安裝于電控箱內部

　　【供電方式】：

　　①、支持支持10-30VDC寬壓供電。

　?、凇⒅С?0-30VDC市電與太陽能板雙供電(需溝通好，出廠前改制優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷)

　　【數據上傳間隔】：30s~1000s可設置

　　【上行通訊接口】：

　?、佟⑼ㄟ^(guò)4G/RJ45其中任意一種方式實時上傳電子水尺的水位測量和水位狀態。

　?、?、2路繼電器輸出，繼電器容量：250VAC/30VDC 3A。默認兩路繼電器全部關聯水位閾值，其中一路可設置有源無源，用作報警或自動控制，支持服務器遠程手動控制。

　　【下行通訊接口】：

　?、佟S485主站數據采集接口，讀取RS485電子水尺主機測量水位數據，波特率4800，最長通信距離≥1500米

　?、?、RS485主站報警控制接口，當測量水位超過設定水位閾值后，寫入報警信息至RS485型聲光語音報警模塊。RS485主站報警控制接口通過區分語音報警模塊從站地址，可同時接入兩組RS485聲光語音報警模塊，波特率9600。

　?、邸S485主站LED控制接口，連接LED屏控制卡，將水位測量數據實時顯示在LED顯示屏上。RS485主站LED控制接口通過區分字庫卡從站地址，可同時接入兩個雙色LED屏。

　?、堋陕烽_(kāi)關量輸入接口(預留)

　?、?、兩路模擬量輸入接口(預留)

　　⑥、一路水浸檢測(預留)

　　【配置方式】：手機端APP通過藍牙無線非接觸式配置設備，參數包括：上傳目標地址、上傳目標端口、水位偏差值、水位閾值、水位回差、延時時間、數據上傳間隔、ICCID值。

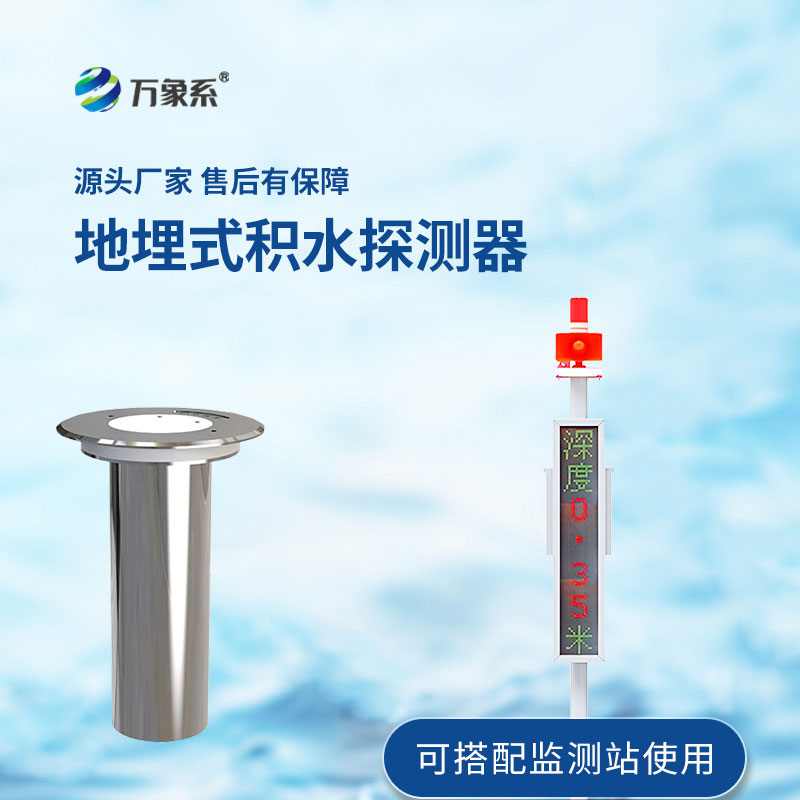

　　LED雙色顯示屏

　　①、尺寸102cm*22cm雙色屏，紅綠雙色屏

　?、?、單元板點陣數為16*96，顯示方式為豎直顯示。

　?、邸⑦h(yuǎn)程遙測終端主機RTU與LED字庫卡通訊正常狀態:

　　顯示內容為“當前積水深度0.35米”，可滾動顯示，漢字部分顯示綠色，數字部分正常顯示綠色，超限顯示紅色。

　?、?、遠程遙測終端主機RTU與LED字庫卡通訊異常狀態:

　　LED屏數字部分會顯示紅色橫杠“———”。

　?、?、遠程遙測終端主機RTU與電子水尺主機通訊異常狀態:

　　LED屏數字部分會顯示紅色“0.00”。

　?、?、本套餐默認帶一個LED雙色顯示屏，如果需要橋洞雙向報警顯示，可根據實際需要在增配一個LED雙色顯示屏。

　　聲光語音報警模塊

　?、?、聲光語音報警模塊為RS485通訊接口，當測量水位超過設定水位閾值后，由遠程遙測終端主機RTU的RS485主站報警控制接口寫入報警信息至RS485型聲光語音報警模塊。

　?、?、水位未超設置限值時，聲光語音報警模塊不工作。

　?、邸?dāng)水位超限時，聲光語音報警模塊語音播報內容固定為“當前水位較深，注意行車安全”。同時聲光報警器工作，超限一次聲光報警器和語音播報三次，三次后在判斷是否超限，每次播報間隔固定5S。

　　專用立桿支架

　　直徑76mm，高度2.0m白色立桿。默認配備膨脹螺絲。
